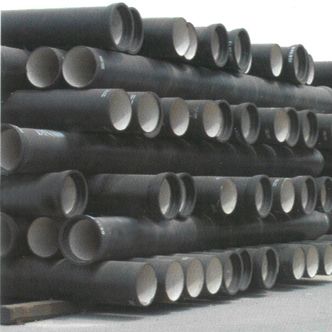

N1型接口離心鑄造球墨鑄鐵管（GB／T13295-1991）
錄入時間：2010/1/12 點擊數：3369
簡介：N1型接口離心鑄造球墨鑄鐵管（GB／T13295-1991）
離心鑄造球墨鑄鐵管適用于輸送水、煤氣及其他流體。球…
服務熱線：15265591567
產品介紹
N1型接口離心鑄造球墨鑄鐵管（GB／T13295-1991）
離心鑄造球墨鑄鐵管適用于輸送水、煤氣及其他流體。球鐵管均采用柔性接口。按接口型式分為機械式、滑入式兩類。機械接口型式又分為N1型、x型和s型三種，滑入式接口型式為T(mén)型。
(1)尺寸和形狀
N1型膠圈機械接口
1-螺母 2-螺栓 3-壓蘭 4-膠圈 5-支撐圈 6-管體承口 7-管體插口
N1型接口球鐵管的尺寸
|
公稱口徑DN |
尺 寸 | ||||||||||||
|
承口法蘭盤外徑D1 |
螺孔中心圓直徑D2 |
承口內徑D3 |
A |
C |
P |
1 |
F |
R |
a |
M |
螺栓孔 | ||
|
d |
n/個 | ||||||||||||
|
100 |
262 |
210 |
138 |
18 |
12 |
95 |
10 |
75 |
40 |
10° |
45 |
23 |
4 |
|
150 |
313 |
262 |
189 |
100 |
6 | ||||||||
|
200 |
366 |
312 |
240 |
13 |
11 |
77 | |||||||
|
250 |
418 |
366 |
293.6 |
21 |
12 |
83 | |||||||
|
300 |
471 |
420 |
344.8 |
14 |
13 |
85 |
8 | ||||||
|
350 |
524 |
474 |
3916 |
15 |
87 |
10 | |||||||
|
400 |
578 |
526 |
477.6 |
24 |
14 |
89 | |||||||
|
500 |
686 |
632 |
552 |
16 |
15 |
97 |
50 |
24 |
14 | ||||
|
600 |
794 |
740 |
654.8 |
26 |
110 |
16 |
101 |
60 |
16 | ||||
(2)外形
1)當管子在間距約為管長12／3的兩個臺架上滾動校驗時，球鐵管的直線度最大偏差ƒm(mm)不應大于管有效長度1(m)的1.25倍，即ƒm≤1.251。
2)球鐵管端面應與軸線相垂直。
(3)材質
球鐵管的材質應為鐵素體基體的球墨鑄鐵。在組織中應有-定數量的球狀石墨。
(4)力學和工藝性能
球鐵管的力學性能
|
公稱口徑DN／mm |
抗拉強度ób／MPa |
屈服強度ó0.2／Mea |
伸長率δ(％) |
|
≥ | |||
|
100～1 000 |
420 |
300 |
10 |
|
1200 |
7 | ||
注：
1.屈服強度僅在專門協定時或定貨中有規定的情況下適用。
1.屈服強度僅在專門協定時或定貨中有規定的情況下適用。
2.球鐵管應能進行機械加工，球鐵管表面硬度不得大于230HBS。
球鐵管的水壓試驗
|
公稱口徑
DN／mm |
試驗壓力／MPa | ||||||
|
K8 |
K9 |
K10 |
K12 |
最高試驗壓力 | |||
|
≤300 |
4 |
5 |
10 | ||||
|
350～600 |
3.2 |
4 |
5 |
7.2 |
8 | ||
|
700～1000 |
2.5 |
3.2 |
4 |
6 |
6 | ||
|
1200 |
1.8 |
2.5 |
3.2 |
4 |
4 | ||
注：用于輸送氣體的球鐵管應進行氣密性試驗，試驗以空氣為介質，試驗壓力不小于0.3MPa，也可根據供需雙方協議商定。
